Комбинированные муфты полипропиленовые: переходы с резьбой для гибких систем

Гибридные соединения в противопожарных системах — это не роскошь, а необходимость: насосы, клапаны, счетчики воды требуют резьбовых стыков, а магистрали — полимерных. Федеральный закон № 123-ФЗ (ст. 84) и СП 31.13330.2021 «Водоснабжение» (п. 9.2.14) разрешают комбинированные элементы при условии огнестойкости EI 90 и сертификации МЧС. Муфта комбинированная — это полипропиленовый корпус (PP-R тип 3) с латунной вставкой CW617N (никелированной), обеспечивающая переход от раструбной сварки к резьбе 1/2"–4". Разбираем муфту комбинированную наружная резьба, муфту комбинированную под ключ и муфту комбинированную полипропилен — от выбора до монтажа в ВПВ, спринклерных и сухотрубных системах.

Конструкция и преимущества комбинированных муфт

Муфта комбинированная полипропилен состоит из:

• Корпус PP-R (PN25, толщина 4–10 мм).

• Вставка латунь (резьба BSP, шестигранник под ключ 27–75 мм).

• Уплотнение EPDM (темп. -20…+110 °C).

Муфта комбинированная наружная резьба (МРН) — для стыковки с арматурой, муфта комбинированная под ключ — для затяжки без повреждения полимера (момент 25–40 Н·м). Вес муфты комбинированной Ø63 — 220 г (vs. сталь 1,2 кг).

Норма: ГОСТ Р 52134-2003 (п. 6.3) требует испытания комбинированных муфт на 100 циклов «сварка-резьба» без утечек.

Сравнение с полностью стальными переходами

Муфта комбинированная наружная резьба в 3 раза дешевле в эксплуатации: нет покраски, замены уплотнителей.

Применение в смешанных системах

• ВПВ: муфта комбинированная полипропилен Ø50–90 мм к насосам Grundfos CR.

• Спринклерные: муфта комбинированная под ключ Ø32 к оросителям Viking.

• Модернизация: замена стальных участков без демонтажа (кейс: ЖК «Приморский квартал», СПб, 2025 — 1200 шт. за 9 дней).

Монтаж комбинированных муфт: 7 шагов

1. Резка трубы: под 90°, фаска 1 мм.

2. Очистка: спирт, латунь — обезжиривание.

3. Сварка PP-R: 260 °C, муфта комбинированная Ø63 — 24 сек.

4. Затяжка резьбы: муфта комбинированная под ключ — 30 Н·м (динамометрический ключ).

5. Фиксация: лента ФУМ или анаэробный герметик Loctite 577.

6. Огнезащита: манжета Hilti CFS-C P в проемах.

7. Испытания: 1,5 Pраб + 0,5 МПа на резьбу, 1 ч.

Кейс: модернизация старых сетей в ТРК «Лето» (СПб, 2025)

Исходные: сталь Ду50, 42 утечки за 3 года. Решение: 980 шт. муфты комбинированной наружная резьба Ø50–63 мм AntiFire Combi. Результат: герметичность 100 %, экономия 1,4 млн руб. (материалы + работа). Сертификат МЧС № РРС 00-89012.

Ошибки и последствия

• Перетяжка резьбы (>50 Н·м): трещина в PP-R — штраф 200 тыс. руб.

• Отсутствие герметика: капельная утечка при 1,2 МПа.

• Монтаж без манжет: предписание Госпожнадзора.

Заключение

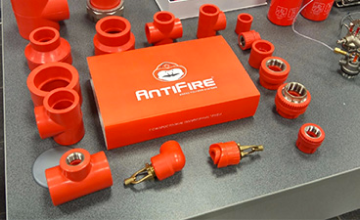

Муфта комбинированная — мост между полимером и металлом: надежно, быстро, сертифицировано. Муфта комбинированная под ключ и муфта комбинированная наружная резьба — must-have для гибких ВПВ. Расчет под объект — заявка на antifire-spb.ru.
