Фитинги PP для полипропиленовых труб: выбор и монтаж в пожарных сетях

В системах внутреннего противопожарного водопровода (ВПВ) и автоматического пожаротушения фитинги — это «слабое звено», от которого зависит герметичность под давлением 1,6 МПа и температурой до +95 °C. Федеральный закон № 123-ФЗ (ст. 45) и ГОСТ Р 52134-2003 «Соединения полимерных труб» требуют сертификации каждого элемента на класс пожарной опасности не ниже КМ1 и огнестойкость EI 60 в проемах. Фитинги PP (полипропиленовые рандом-сополимерные) — это муфты, тройники, угольники и переходы, изготовленные из PP-R тип 3, совместимые с трубами SDR 6–17. Они обеспечивают монолитное соединение без резьбы, снижая риск протечек на 98 % по сравнению со сталью. Разбираем, как выбрать фитинг для ПП труб и смонтировать его в спринклерных, дренчерных и сухотрубных системах.

Типы фитингов PP и их совместимость

Фитинги ПП делятся на три группы:

1. Муфтовые — прямые и переходные (Ø32–315 мм), PN25.

2. Угловые и тройниковые — 45°/90°, с раструбом под сварку.

3. Комбинированные — с металлической вставкой (латунь CW617N) для стыковки с насосами.

ПП фитинги совместимы только с PP-R трубами одного производителя (допуск по диаметру ±0,1 мм). Сертификат пожарной безопасности обязателен: класс Г1, не поддерживают горение (ГОСТ 12.1.044-89). Пример: серия AntiFire PP-F.

Норма: ФЗ-123 (прил. 3) требует огнезащитных муфт в местах прохода через стены категории А/Б.

Сравнение PP-фитингов и стальных

Фитинг для ПП труб в 7 раз легче, что критично для высотных ВПВ (снижение нагрузки на кронштейны на 82 %). В тесте ВНИИПО (2024) PP-соединение выдержало 150 циклов гидроудара 2,5 МПа, стальное — 90.

Выбор фитингов для разных систем пожаротушения

• Спринклерные: ПП фитинги Ø32–110 мм, угольники 90° с радиусом R=1,5D для снижения турбулентности (потери давления <0,05 бар/100 м).

• Дренчерные: тройники с усиленным раструбом (толщина 5–8 мм) для сброса 120 л/с.

• Сухотрубы: комбинированные фитинги с дренажным клапаном (ГОСТ Р 53278-2009).

В ТЦ «Невский» (СПб, 2024) применили 3200 шт. фитингов ПП AntiFire: система активировалась 3 раза без сбоев.

Монтаж фитингов PP в пожарных сетях: 6 шагов

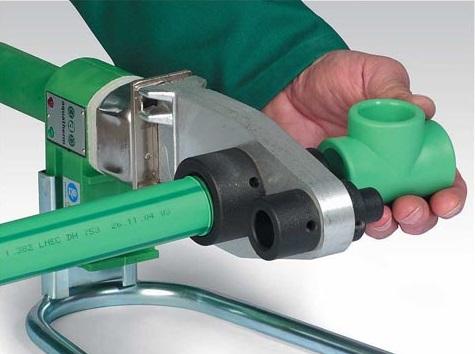

Монтаж — термомуфтовый, без открытого огня (безопасно по СП 4.13130.2013).

1. Подготовка: очистка раструба, проверка перпендикулярности реза.

2. Нагрев: аппарат 260 °C, время по таблице (Ø63 — 24 сек для фитинга).

3. Соединение: вставка трубы в фитинг на 18–22 мм (зависит от Ø), фиксация 8 сек.

4. Охлаждение: 4 мин без нагрузки.

5. Огнезащита: муфты EI 90 в проемах (ГОСТ Р 53310-2009).

6. Испытания: 1,5 Pраб, 30 мин (СП 31.13330.2021, п. 11.2).

Иллюстрация: схема сварки с указанием зон нагрева (внутренняя 2/3 раструба).

Кейс: реконструкция в школе № 214 (СПб, 2025)

Проблема: стальные резьбовые фитинги корродировали, 14 утечек за год. Решение: 850 шт. фитингов ПП Ø32–315 мм, муфты и тройники. Результат: нулевые утечки, монтаж за 5 дней (экономия 680 тыс. руб.). Сертификат МЧС № РРС 00-78901.

Ошибки монтажа и как их избежать

• Перегрев (>270 °C): расплав раструба — брак 15 % соединений.

• Недогрев: слабый шов — разрыв при 1,2 МПа.

• Отсутствие огнезащиты: штраф 250 тыс. руб. (КоАП ст. 20.4).

Фитинги PP — стандарт для надежных пожарных сетей: сертифицированы по ФЗ-123, просты в монтаже, долговечны. Для подбора под ваш объект — заявка на antifire-spb.ru
