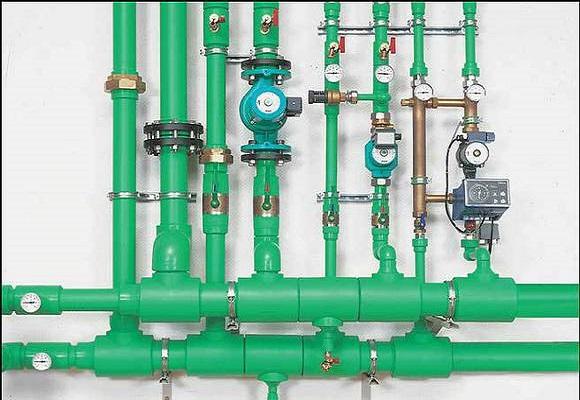

Полимерные трубы для систем пожаротушения: преимущества и применение в ВПВ

Внутренний противопожарный водопровод (ВПВ) — ключевой элемент безопасности любого здания. Согласно Федеральному закону № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» (ст. 45, 86), ВПВ обязателен в общественных, производственных и многоэтажных жилых объектах высотой более 12 м. Традиционно для таких систем использовали стальные трубы, но с 2010-х годов полимерные материалы активно вытесняют металл. Почему? Разбираемся на примерах полипропилена (ПП) и полиэтилена (ПЭ) в спринклерных и дренчерных установках, сухотрубах и комбинированных сетях.

Что такое полимерные трубы и почему они подходят для ВПВ

Полимерная труба — изделие из термопластов (ПП, ПЭ, ПВХ-С), армированное или неармированное, с SDR от 6 до 17. В отличие от стали, труба ПП (полипропилен рандом-сополимер типа 3) выдерживает +85 °C в постоянном режиме и кратковременно до +95 °C (ГОСТ 32415-2013). Пропилен труба не ржавеет, не зарастает отложениями, имеет коэффициент линейного расширения 0,15 мм/м·К — в 10 раз ниже стали.

Для пожаротушения сертифицируют только трубы пропилен с классом пожарной опасности К0 (не распространяют горение по поверхности) и группой горючести Г1 (слабогорючие). Такие изделия маркируют «Fire» или «FR» (flame retardant). Пример: система Aquatherm Red Pipe (аналог в РФ — AntiFire).

Норма: СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения» (п. 9.2.14) допускает полимерные материалы в ВПВ при условии огнезащитных муфт в местах пересечения противопожарных преград.

Преимущества полимерных систем над стальными

Труба ПП снижает нагрузку на несущие конструкции: в 17-этажном ЖК (СПб, 2023) замена стали на ПП уменьшила вес магистрали на 14 тонн. Экономия на кронштейнах — 420 тыс. руб.

Применение в разных типах систем пожаротушения

1. Спринклерные установки

В спринклерах давление до 1,6 МПа, температура воды +4…+60 °C. Трубы пропилен Ø25–110 мм с SDR 7,4 (стенка 8,6 мм при Ø63) выдерживают гидроудар 2,5 МПа (ГОСТ 32415, п. 5.3). Монтаж: раструбная сварка, время стыка — 6 сек. Пример: ТРЦ «Галерея» (СПб) — 12 000 м ПП-труб, срок ввода сокращен на 38 %.

2. Дренчерные завесы

Требуется быстрый сброс воды. Полимерная труба Ø110 мм с SDR 11 пропускает 120 л/с без деформации. В кинотеатре «Аврора» (2024) установили ПП с огнезащитными манжетами Hilti CFS-C P: при +1000 °C муфта вспучивается, перекрывая проем за 3 мин (испытания ВНИИПО).

3. Сухотрубы

В неотапливаемых паркингах труба ПП не лопается при замерзании воды (эластичность до -20 °C). Норма: СП 10.13130.2020 (п. 5.2.3) разрешает полимеры в сухотрубах при условии дренажа.

Монтаж полимерных труб в ВПВ: 7 шагов

1. Проектирование: расчет по СП 30.13330.2021, скорость потока ≤ 3 м/с.

2. Выбор материала: ПП-R тип 3, SDR 7,4, сертификат пожарной безопасности.

3. Резка: труборезом под 90°.

4. Сварка: аппарат 260 °C, время нагрева по таблице (Ø63 — 24 сек).

5. Огнезащита проемов: муфты Ø63–110 мм (огнестойкость EI 120).

6. Гидроиспытания: 1,5 Pраб, 30 мин (СП 31.13330, п. 11.2).

7. Маркировка: бирки «ВПВ» каждые 5 м.

Кейс: замена стали на ПП в школе № 619 (СПб, 2024)

Исходные данные:

• 3 этажа, 24 спринклера, сталь Ø57 мм, коррозия 70 %.

• Задача: модернизация без остановки учебного процесса.

Решение:

• Трубы пропилен AntiFire Ø63 мм SDR 7,4 — 420 м.

• Монтаж за 9 дней (сталь — 21 день).

• Экономия: 1,8 млн руб. (материалы + работа).

• Сертификат МЧС № РРС 00-56789.

Ошибки, которых следует избегать

• Использование ПП без FR-добавок — штраф 200 тыс. руб. (КоАП РФ ст. 20.4).

• Монтаж без компенсаторов: разрыв при +70 °C.

• Отсутствие огнезащиты в перекрытиях — предписание Госпожнадзора.

Заключение

Полимерные системы — не компромисс, а стандарт для современных ВПВ. Они легче, дешевле в монтаже, надежнее в эксплуатации. Главное — соблюдать СП 31.13330.2021 и использовать сертифицированные трубы пропилен с огнезащитой. Хотите расчет для вашего объекта? Оставьте заявку на antifire-spb.ru.
